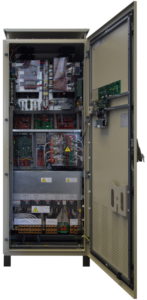

Afnio MX

ELEVATISSIMA AFFIDABILITÁ
Ottenuta grazie all’impostazione progettuale, alle batterie connesse rigidamente all’ingresso della sezione inverter, alla qualità ed al sovradimensionamento dei componenti impiegati ed alla segregazione delle varie sezioni dell’UPS.

TRASFORMATORE D’ISOLAMENTO
Separatore DC/AC in uscita inverter: costituisce una barriera naturale tra il lato corrente continua e l’uscita in corrente alternata.

VENTILAZIONE
Raffreddamento a ventilazione moderata e regolata in base all’effettiva necessità. Grazie ai dissipatori a canalizzazione verticale che richiedono meno ventilazione, vi è scarsa aspirazione di polveri, maggiore affidabilità, basso rumore e minor consumo di energia.

FLESSIBILITA’
Alta capacità di sovraccarico, può alimentare carichi lineari, distorcenti e motori che in frenatura restituiscono energia verso l’alimentazione.

ALTO RENDIMENTO
Componenti con basse perdite, IGBT di ultima generazione, commutazioni ad alta frequenza, garantiscono alta efficienza di conversione.
Possibilità di funzionamento in eco-mode che porta l’efficienza oltre il 98%

POTENTE CARICA BATTERIE
Fornisce alta corrente necessaria ai banchi batterie per lunghe autonomie.

TEST CIRCUITO BATTERIE
E’ efficiente ed affidabile anche grazie all’utilizzo di un resistore di prova comandato da un mosfet che rende il test indipendente dal carico collegato all’UPS.

DURATA
Prevista di oltre 30 anni grazie alla qualità della costruzione e dei materiali, alla modularità dell’elettronica che rende economiche eventuali riparazioni anche nel lungo periodo.

INSTALLAZIONE FACILITATA
Grazie all’accurata progettazione, questa serie di UPS richiede l’accessibilità solo dal fronte, sia per la manutenzione ordinaria che per quella straordinaria, ciò rende possibile l’impiego anche negli spazi ristretti ove si affiancano altri armadi.

ROBUSTEZZA
Carpenteria robusta (grado di resistenza meccanica IK10 – EN 62208), alta qualità della verniciatura (resistente agli ambienti con atmosfera aggressiva), morsettiera sovradimensionata per ricevere cavi maggiorati (tipico uso in ambienti industriali).

SMART BATTERY MANAGEMENT
Cicli di carica controllati da microprocessore con varie soglie di correnti,
tensioni e timer di sicurezza, adattabili ad ogni tipo di batteria.
La tensione di ricarica è adeguata in funzione della temperatura.
L’interfaccia con l’armadio batterie permette di sorvegliarne la temperatura e di comandare la bobina di un interruttore che sganciandosi protegge le batterie da eventuali scariche profonde e pericolose sovratemperatura.

MODULARITÁ
Utilizzo di schede di controllo singole per ogni sezione dell’UPS; circuiti di potenza realizzati a blocchi velocemente sostituibili.

COMUNICAZIONI
Sinottico chiaro, dettagliato ed intuitivo separato dal display: permette localmente di visualizzare lo stato delle diverse sezioni dell’UPS e contemporaneamente inviare comandi, leggere gli stati, la cronologia degli  eventi e la misura di numerosi parametri.
Di serie è montata una scheda relè con funzioni programmabili dal cliente e  con il contatto per l’eventuale comando R.E.P.O. (arresto d’emergenza remoto).
In opzione è possibile dotare l’UPS di:

• scheda di rete SNMP
• scheda RS485 con protocollo JBUS / MODBUS
• pannellino allarmi remoto

ESECUZIONI SPECIALI / OPZIONI
Grazie all’impostazione progettuale, alla struttura modulare e robusta, la serie di UPS AFNIO MX permette agevolmente numerose varianti ed opzioni.

• Sincronizzazione inverter da un segnale esterno
• Comando inibizione ricarica batteria per funzionamento con gruppo elettrogeno
• Esecuzione con raffreddamento ad acqua per ambienti particolari
• Esecuzione per funzionamento oltre il range di temperatura di 0÷40°C
• Versioni con tensioni d’ingresso e d’uscita nel range 110÷500Vac
• Capacità di spunto fino al 300% della corrente nominale anche in funzionamento da batteria senza dover installare UPS di taglie maggiorate
• Esecuzione con protezione fino al grado IP32 (norma EN 60529) e con filtri antipolvere
• Esecuzione tropicalizzata
• Esecuzione per impiego navale e offshore
• Esecuzione adatta a tensioni di banchi batterie esistenti
• Esecuzione come convertitore di frequenza (50 → 60Hz oppure 60 → 50Hz)
• Esecuzione adatta per utilizzo come CPS (Central Power Supply per luci d’emergenza ed altri apparecchiature di sicurezza)
• Esecuzione per utilizzo in cabine elettriche di bassa e media tensione secondo la CEI 016.
